Модификация блоков питания телевизоров

Некоторые телевизоы имеют ненадёжную конструкцию блока питания, в частности, некоторые Samsung'и, в которых БП выполнен на SMR40200 и HIS0169. Для замены таких блоков, не имеющих хорошей стабилизации напряжения и часто выходящих из строя предлагаю такую схему:

XT1 - к ключевому выводу SMR40200 XT2 - к плюсовому выводу диодного моста +310В XT3 - горячая земля (общий вывод первички) XT4 - вывод обмотки обратной связи ТПИ XT5 - к выв. питания строчной развёртки +125В XT6 - к общей земле 0В

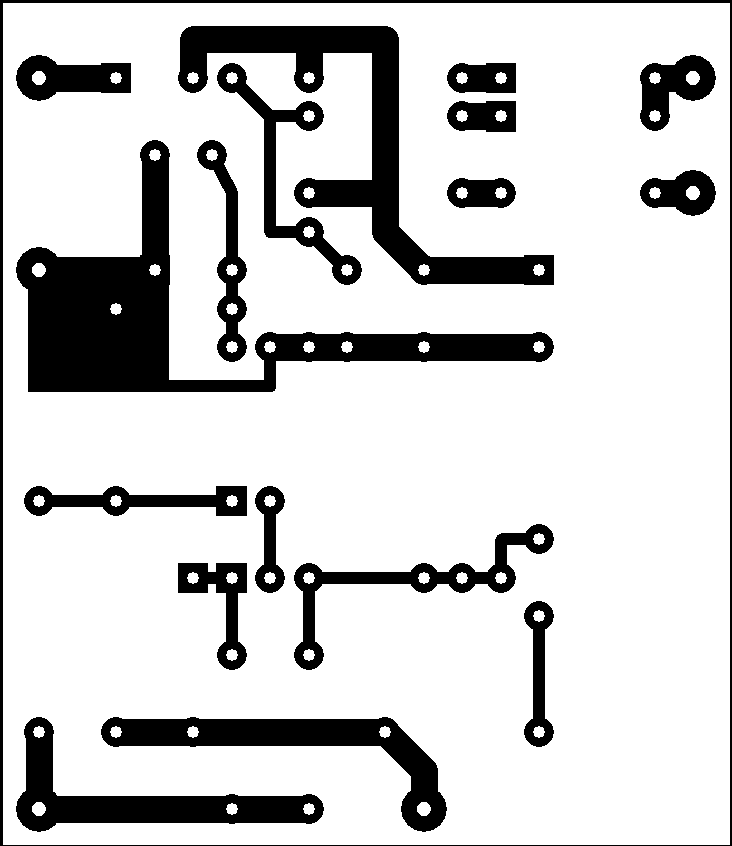

Устройство выполнено на плате из одностороннефольгированого стеклотекстолита размерами 48мм х 56мм. Возможны два варианта устройства: на KA5Q0765RT и более мощное на 5Q1265RF. В любом случае, микросхему необходимо установить на радиатор площадью не менее 100см2.

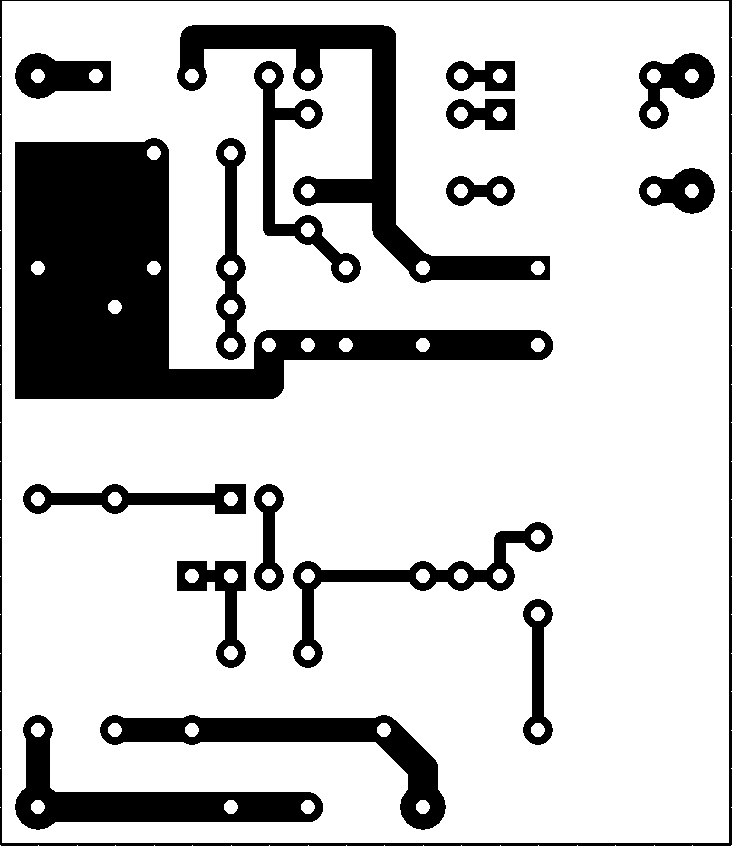

Плата под 5Q1265RF

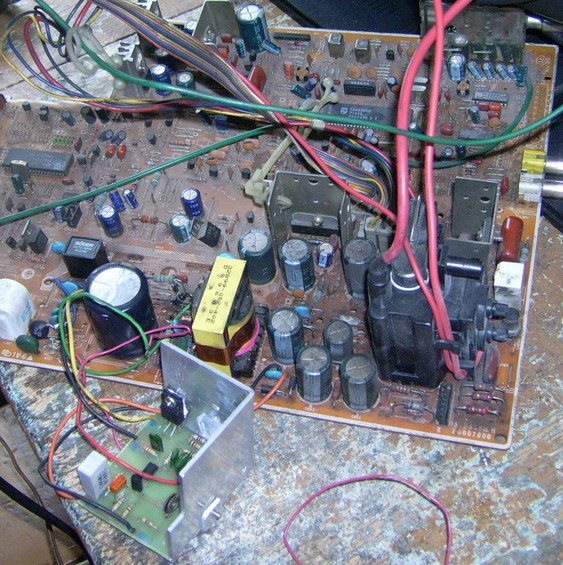

Вид на монтаж

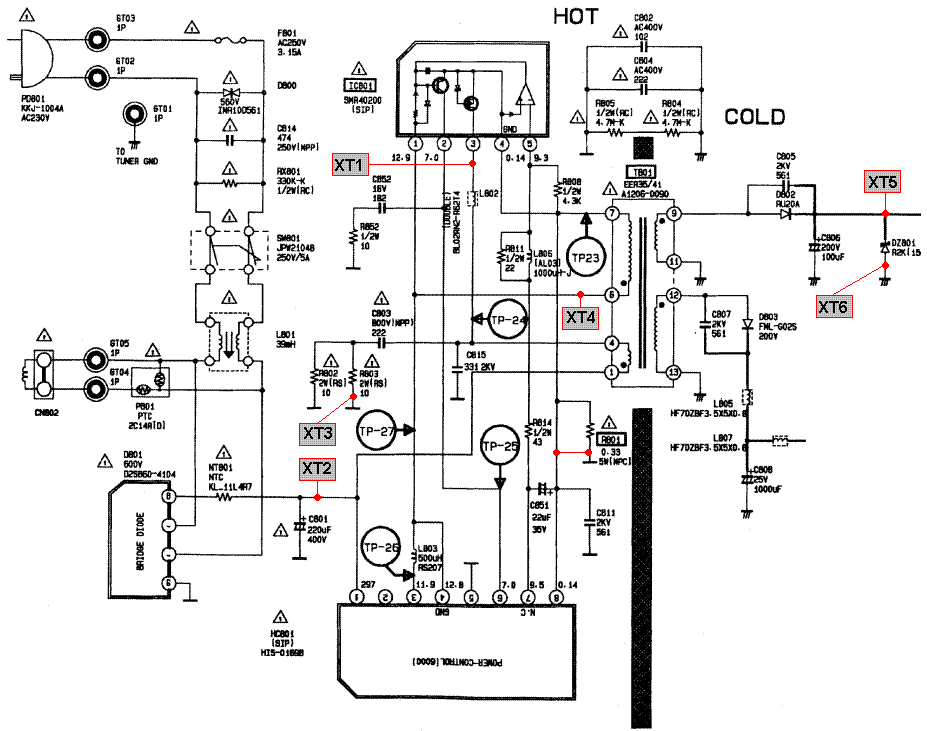

Схема подключается всего шестью проводами к плате телевизора. Предварительно из БП удаляются SMR4020 и HIS0169. Ниже показана схема подключения к ТВ Samsung.

Если БП в телевизоре выполнен на SDH209, то необходимо на трансформатор питания домотать ещё одну обмотку 3-4 витка провода ПЭВ-2 0.51 и включить её последовательно с обмоткой обратной связи. Если при первом включении трансформатор пищит и сильно греется микросхема, то необходимо поменять местами провода, идущие от обмотки обратной связи.
